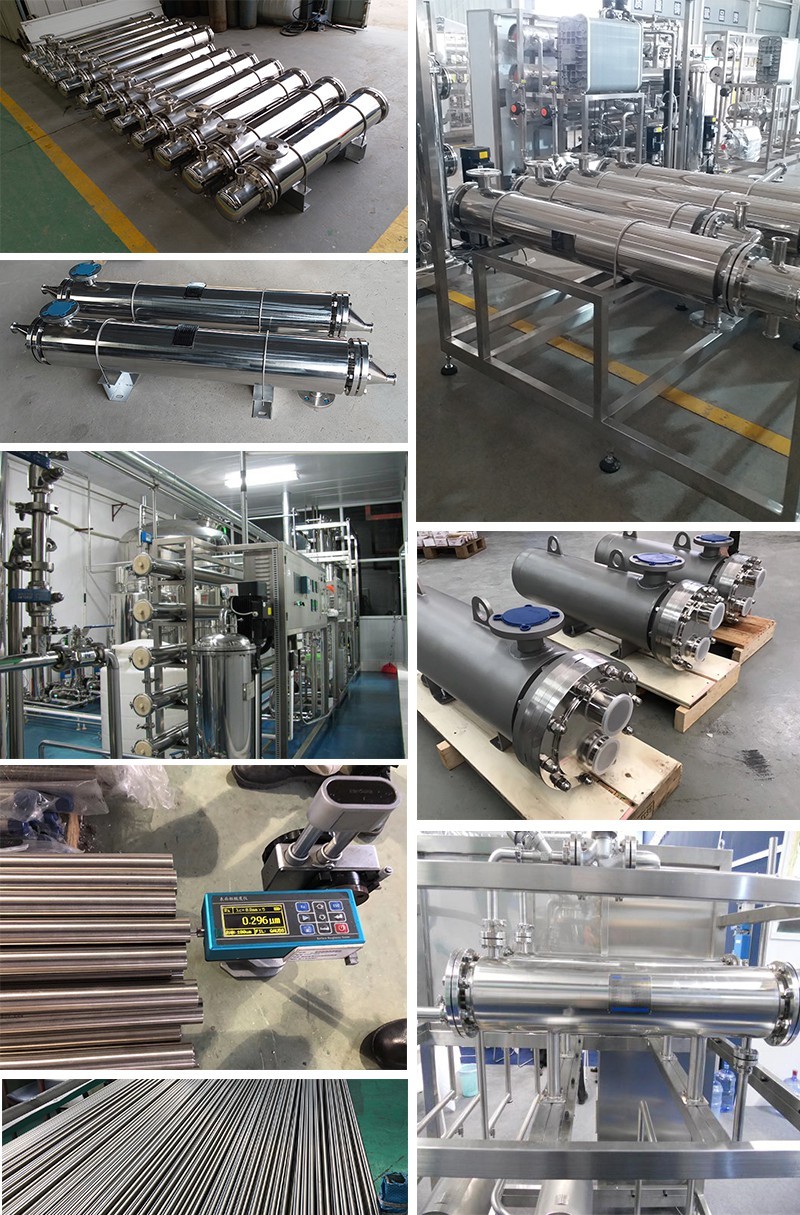

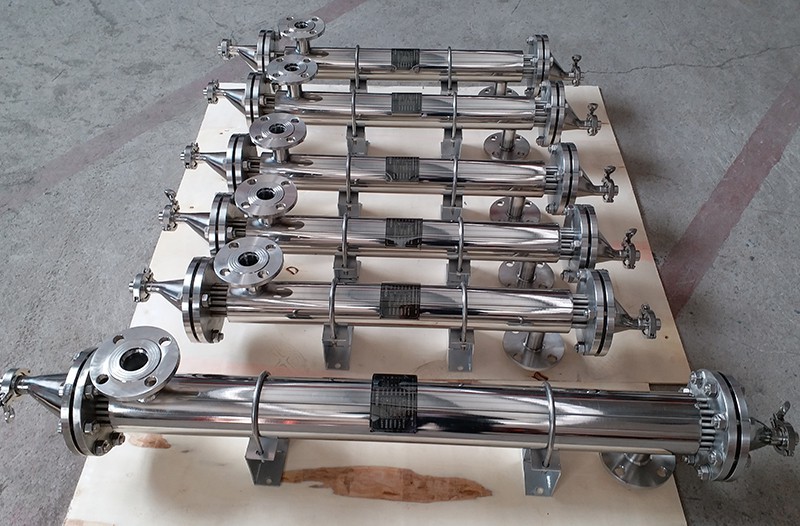

衛生級管式換熱器作為食品、制藥、生物化工等行業的關鍵設備，憑借嚴苛的衛生標準、效高的換熱性能及易清潔特性廣泛應用，其結構設計圍繞“衛生達標、換熱效高、運維便捷”三大核心展開，主要由換熱核心、殼體支撐、密封連接及輔助部件構成，各部分協同保障設備適配潔凈工況需求。

　　衛生級管式換熱器換熱核心是設備實現熱量傳遞的核心組件，主要由換熱管、管板及折流板組成。換熱管多采用304、316L不銹鋼材質，表面經拋光處理，無死角、不易結垢，既能耐受介質腐蝕，又便于后續CIP清洗（在線清洗），常見管徑為10-25mm，管長根據換熱需求設計，通過均勻排布提升換熱面積與效率。管板采用整體鍛造工藝，與換熱管通過脹接或焊接方式連接，連接處需保證無泄漏、無殘留，避免介質交叉污染，同時承受換熱過程中的溫度壓力變化。折流板則用于引導殼程介質流動方向，打破層流邊界層，強化換熱效果，其間距可根據介質特性調整，且邊緣做圓滑處理，防止劃傷介質與設備內壁。

　　衛生級管式換熱器殼體與支撐結構為設備提供穩定運行基礎，殼體同樣采用衛生級不銹鋼材質，內壁拋光精度需達到Ra≤0.8μm，確保無介質殘留，符合GMP認證要求。殼體兩端設置封頭，采用快開式連接結構，便于快速拆卸、清洗與檢修，適配食品制藥行業頻繁清潔的需求。支撐部件包括支座與加固件，支座采用可調節設計，方便設備安裝找平，同時緩解運行過程中的振動與應力，保障設備長期穩定運行，加固件則針對大規格設備優化，提升殼體承壓能力。

　　密封與連接部件是保障衛生性與密封性的關鍵，密封件選用食品及硅膠、氟橡膠等無毒無味材質，耐高溫、耐老化，且易拆卸更換，杜絕密封失效導致的介質泄漏與污染。連接方式以快裝接頭、焊接接頭為主，快裝接頭可實現快速拆裝，減少檢修時間，焊接接頭則采用無縫焊接工藝，避免縫隙殘留，二者均符合衛生級設備的無死角要求。
　　此外，輔助部件包括進出口接管、溫度壓力監測接口、排污口等。進出口接管采用偏心設計，避免介質滯留，接口規格適配行業通用標準，便于與生產線銜接；監測接口可安裝傳感器，實時把控換熱過程中的參數變化，保障工藝穩定性；排污口設置于殼體底部，便于清洗廢水與殘留介質排出，進一步提升設備衛生等級。
　　綜上，衛生級管式換熱器通過各結構的準確適配，既滿足效高換熱需求，又嚴格契合潔凈衛生標準，成為高*制造領域不可或缺的換熱裝備。
